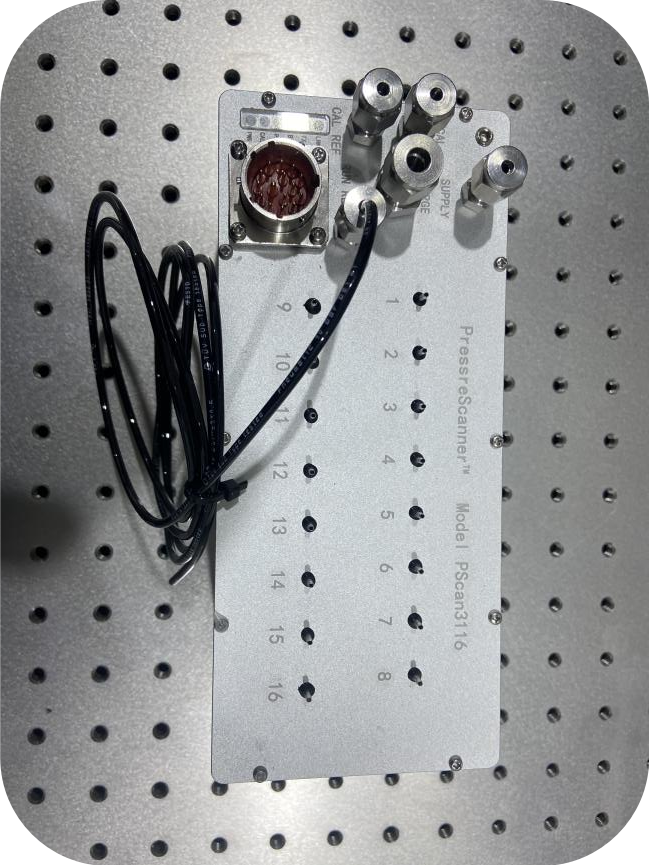

压力扫描阀测量系统 PScan-3116 为我公司自主研发产品,系统由压力扫描阀(即PSI模块)、PMI交换主机、PMI信号电缆(即PSI电缆)及数据采集分析软件组成,可应用于需要数十路至上千路分布式高精度压力测量的各种风洞、航空航天发动机试验台、其他多通道压力测量场景。该系统完全实现了美国DSA3217、PSI-9116系列产品国产化,性能指标与原产品相当,据国内应用需求进行优化,突破了原产品限制:量程/测量精度可定制、外形尺寸可定制、测压机械接口可定制等。
咨询热线:
该产品已在多种应用环境应用多年,使用期间产品工作稳定可靠,抗干扰能力强,没有出现原装PSI设备易出现的各种故障,主要包括:PSI模块压力采集异常、PSI模块内部传感器故障、PSI模块内部电路板腐蚀、PSI模块内部管路漏气、PSI交换机内部电源和交换机故障、PSI交换机面板切换开关生锈、PSI交换机保险丝故障、PSI电缆断线、PSI电缆外护套腐蚀破损等。
我公司产品既可与原装PSI产品混用,也可实现部件级或全系统级替换。经过大量试验对比测试,我公司产品返回的压力测量数据与原装PSI模块高度一致,完全满足各种试验压力测量需求。
项目 | 技术指标 |
单模块压力测量通道数 | 16、32、64通道 |
最高采集速率 | ≮800Hz/通道/秒 |
传输方式 | TCP / IP 和 UDP |
流使用温度 | (0~60)℃ |
供电范围 | 20~36 Vdc(可由用户自由选择供电电源) |
量程±5inch H2O 量程±10inch H2O 量程±20inch H2O 量程±1psid | 精度 0.4%F.S. 精度 0.2%F.S. 精度 0.2%F.S. 精度 0.15%F.S. |
每台压力测量仪(单一量程)具有整体一次完成所有通道校准功能 | |
不锈钢接头套管提供配件,适合多项接头选项,防腐蚀 | |
通用网络通讯系统,直接使用网线连接计算机系统,无需其它的设备 | |
可以实现在线置零工作 | |
压力测量仪具有外触发同步功能 | |
压力测量仪有公共参考口,以便所有压力传感器在一个公共端连接稳定参考端 |
●压力扫描阀:用于完成分布式压力采集,并通过网络将数据实时上传给压力测量软件;
●PMI交换主机:用于为压力扫描阀供电、提供网络连接和触发信号;
●PMI信号电缆:用于连接压力扫描阀和PMI交换主机;
●压力测量软件:用于控制压力扫描阀完成压力采集,实时接收、显示和存储智能压力测量仪返回的压力数据
