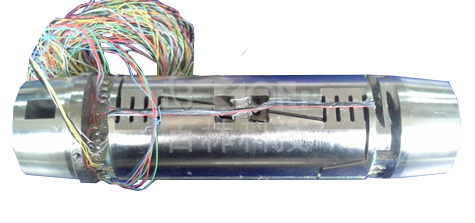

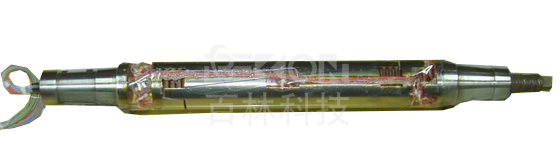

杆式天平、盒式天平

杆式天平、盒式天平

应变天平(单分量~六分量),可广泛应用于航空航天器测力、机器人腕力传感器、航天器对接仿真、火箭发动机推力试验、运动员跑跳力测试、计算机输出终端绘笔、汽车的振动吸收检测、驾驶员和乘客受力监测、主动式悬浮控制、采矿业的采矿电梯受力检测及利用受力信息进行电梯控制等领域。

咨询热线:

0512-6751 9893

Detailed introduction

详细介绍

  • 技术参数

    ● 杆式Ф10×145




    X(Kg)

    Y(Kg)

    Z(Kg)

    Mx(Kg.m)

    My(Kg.m)

    Mz(Kg.m)

    设计载荷

    0.8

    3.5

    2

    0.12

    0.1

    0.18

    准确度%

    0.3

    0.17

    0.19

    0.42

    0.28

    0.38


    ● 杆式Ф20×220




    X(Kg)

    Y(Kg)

    Z(Kg)

    Mx(Kg.m)

    My(Kg.m)

    Mz(Kg.m)

    设计载荷

    10

    45

    15

    1.5

    2

    3

    准确度%

    0.158

    0.097

    0.293

    0.349

    0.256

    0.129

    精确度%

    0.026

    0.003

    0.09

    0.208

    0.058

    0.208






      ●杆式Ф55×215




    X (Kg)

    Y (Kg)

    Z (Kg)

    Mx (Kg.m)

    My (Kg.m)

    Mz (Kg.m)

    设计载荷

    1000

    1500

    1000

    86

    105

    172

    均方根误差%

    0.46

    0.23

    0.15

    0.42

    0.29

    0.29

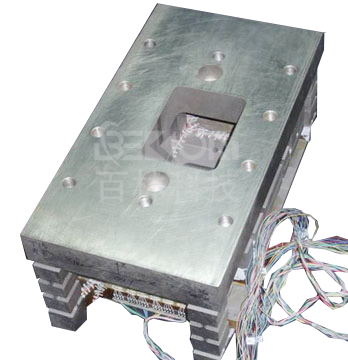

    ● 盒式天平




    X (Kg)

    Y (Kg)

    Z (Kg)

    Mx (Kg.m)

    My (Kg.m)

    Mz (Kg.m)

    设计载荷

    250

    600

    1000

     400

    150

    50

    准确度%

    0.17

    0.05

    0.06

    0.12

    0.11

    0.28

    精确度%

    0.07

    0.02

    0.07

    0.02

    0.02

    0.15



    说明:

    1、上述的六分量可以根据要求设计为1~6分量传感器;

    2、各种传感器可以根据要求设计成不同的量程;

    3、上述部分结构形式可实现大载荷测量;

    4、可依据特殊应用场合及要求专门定做;
