0.4Ma亚声速声学风洞

0.4Ma亚声速声学风洞

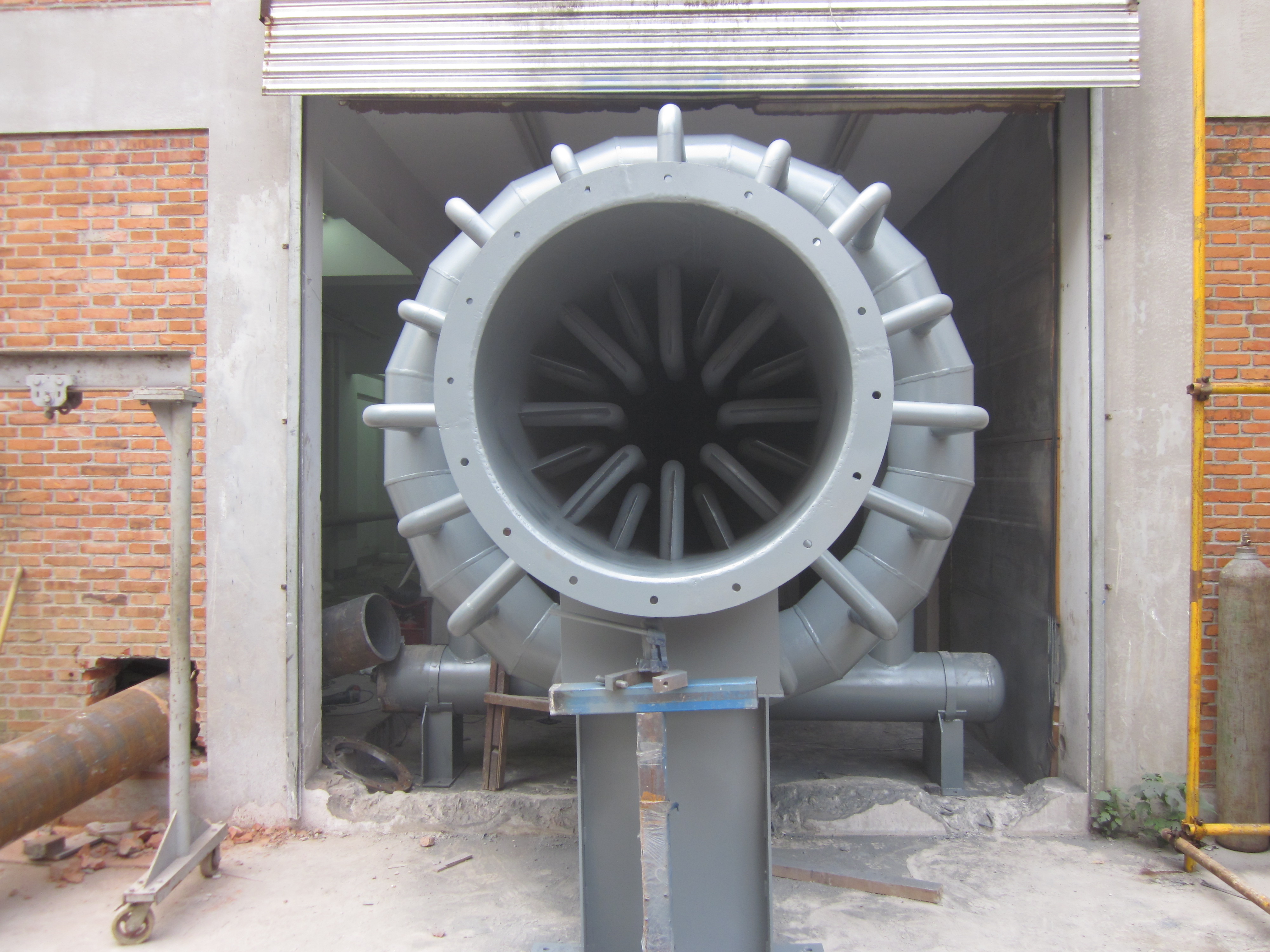

0.4Ma亚声速高速声学风洞主要由以下部段组成:进气段、引射器、引射器管路、动力段、稳定段、收缩段、双试验段(开口、闭口)、扩散段、消声段。具体试验段尺寸也可根据客户需求非标定制。

参照标准:

GJB 1179A-2012《高速风洞和低速风洞流场品质规范》





咨询热线:

0512-6751 9893

Detailed introduction

详细介绍

  • 技术参数
  • 仪器配置
  • 功能操作说明

    项目

    技术指标

      结构形式  闭口试验段、开口试验段
      工作段尺寸  闭口试验段:0.4m×0.4m(宽*高) 开口试验段:0.8m×0.8m(宽*高)
      马赫数范围  闭口试验段:0.4m×0.4m,马赫数范围≥0.4马赫;开口试验段:0.8m×0.8m,马赫数范围≥0.2马赫
      动压稳定性  0.4m×0.4m闭口试验段:≤0.5%
      湍流度  0.4m×0.4m闭口试验段:≤0.5%
      模型区局部气流偏角  0.4m×0.4m闭口试验段:≤0.5°

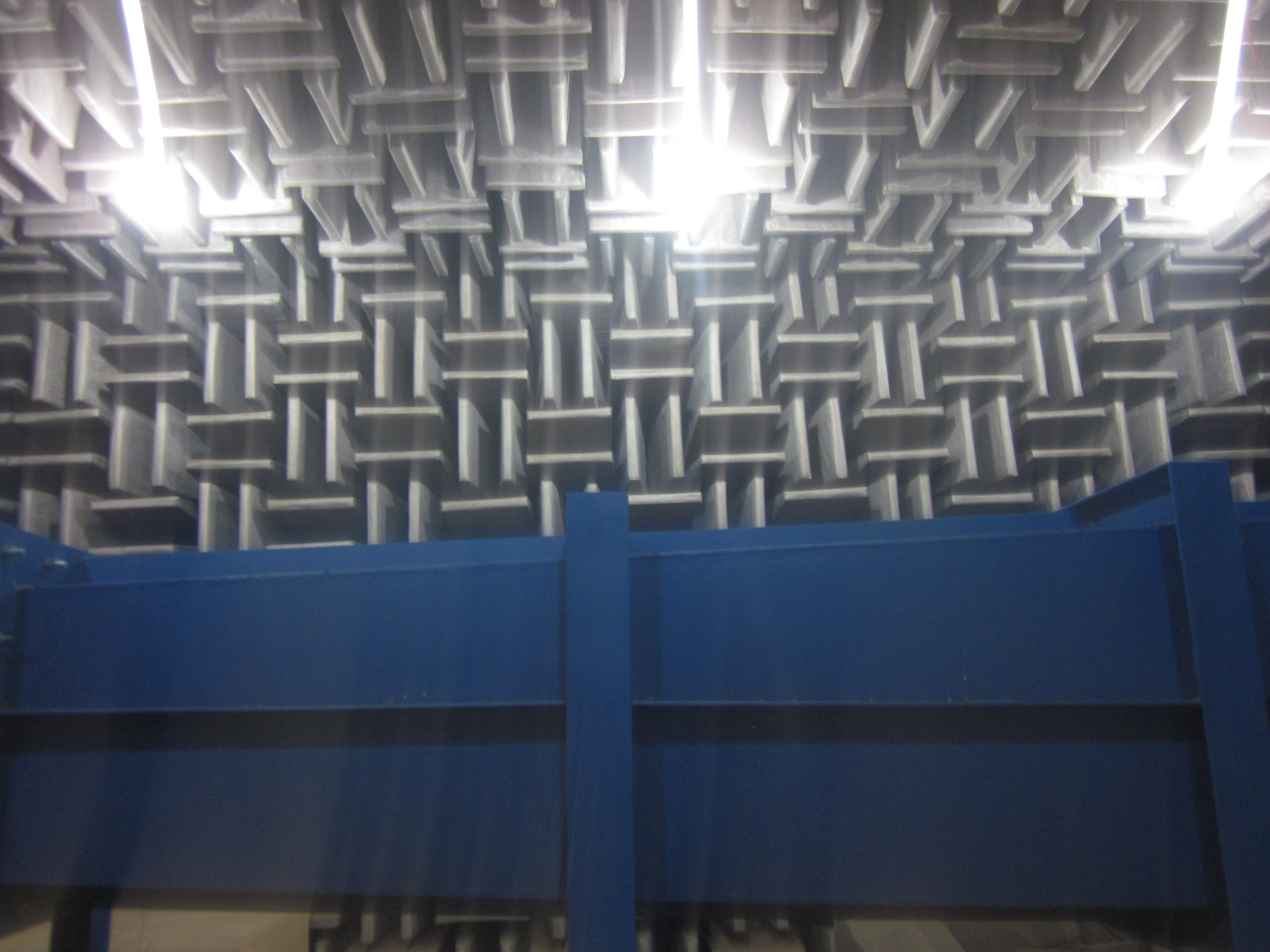

      声学指标  开口:0.4m,马赫数0.4以上(噪声112dBA以下);闭口:0.8m,马赫数0.2以上(噪声85dBA以下)
