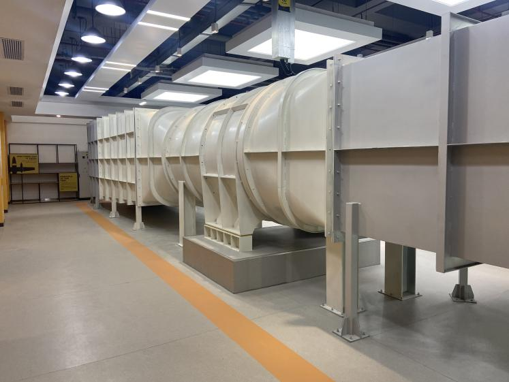

风速仪检定风洞系统是可单、双试验段直流或回流检定风洞,主要由洞体结构、机器人和传送带、驻室、 声学消声处理结构、风洞控制柜、控制台、风速仪检定标准 器等组成,实现风洞高精度自动控制和风速表自动检定。主 要用于超声波风速仪、三杯式风速表、机械电子式风速表和 电子式风速表以及热式风速仪的计量检定。
风洞配备机器人和自动传送系统可以实现无人值守风速仪全自动检定,节省人力,大大提高检定效率。
风洞根据需要配置消声处理设备可以大大降低风洞噪声,特别适用于如办公大楼、居民区等环境对噪声有控制要求的场所。
参照标准:
GJB 1179A-2012《高速风洞和低速风洞流场品质规范》
QXT 84-2007《气象低速风洞性能测试规范》
咨询热线:
项目 | 技术指标 |
结构形式 | 单工作段开口直流式或回流式 |
工作段尺寸 | 300×300mm、400×400mm▪▪▪~1300×1300mm 具体试验段尺寸也可根据客户需求非标定制 |
工作段流速范围 | (0.1~70)m/s 具体尺寸也可根据客户需求非标定制 |
工作段气流均匀性 | ≤1.0% |
工作段气流稳定性 | ≤0.5% |
气流偏角 | △α≤0.5º、△β≤0.5º |
供电 | 380VAC、50Hz |
风洞功率 | (50~90)KW |
环境噪声 | ≤85dBA |
工作环境 | 温度(0~40)℃、湿度(0~90)%RH |
风洞结构尺寸 | 回流:长×宽×高=17.5m×7.2m×3m |
名称 | 仪器参数 |
皮托管 | 校正系数:0.997~1.003; |
高精度数字微差压计 | (0~5000)Pa; |
温度传感器 | (0~60)℃; |
湿度传感器 | (0~100)%RH; |
大气压力传感器 | (600~1100)hPa; |
● 风洞检定控制软件具有数据采集、数据处理、风洞控制等功能。设置两种工作模式:全自动工作模式和半自动工作模式。
● 风洞主机控制软件的界面设计开放,便于人机对话,便于修改和设定皮托管系数、采样时间间隔、微压计系数等相关参数和信息。
● 自动采集记录温湿度、气压、微压计等参数。
